O Papel Crítico do PTFE Usinado no Processo de Etching na Indústria de Semicondutores
A fabricação de semicondutores é um dos processos industriais mais complexos e sensíveis do mundo, exigindo materiais com pureza e inércia química absolutas. No processo de etching (gravação química ou a plasma), onde padrões microscópicos são gravados nos wafers de silício, a contaminação e a degradação são ameaças constantes.
É nesse contexto que o PTFE (Politetrafluoretileno) – conhecido comercialmente como Teflon® – se torna um componente crítico. Sua exclusiva combinação de propriedades faz dele o polímero de escolha para peças usinadas que entram em contato direto com gases e fluidos químicos na indústria de chips.
Por Que o PTFE é Essencial no Etching?
O processo de etching utiliza ácidos fortes, bases cáusticas e gases agressivos em câmaras de reação. O PTFE usinado garante a integridade do processo por três razões principais:
- Inércia Química (Resistência Superior): O PTFE é virtualmente inerte a quase todos os produtos químicos corrosivos, incluindo o ácido fluorídrico (HF) e outros reagentes usados na gravação. Isso evita a degradação do componente e, mais importante, previne a liberação de íons contaminantes.
- Alta Pureza: O PTFE virgem de grau semicondutor possui níveis extremamente baixos de extraíveis e metais, um requisito não negociável para evitar falhas nos microcomponentes eletrônicos.
- Resistência Térmica: O material mantém sua estabilidade mecânica em uma ampla faixa de temperaturas, essencial para o controle preciso das condições de reação dentro da câmara.
Aplicações Críticas de Peças Usinadas em PTFE:

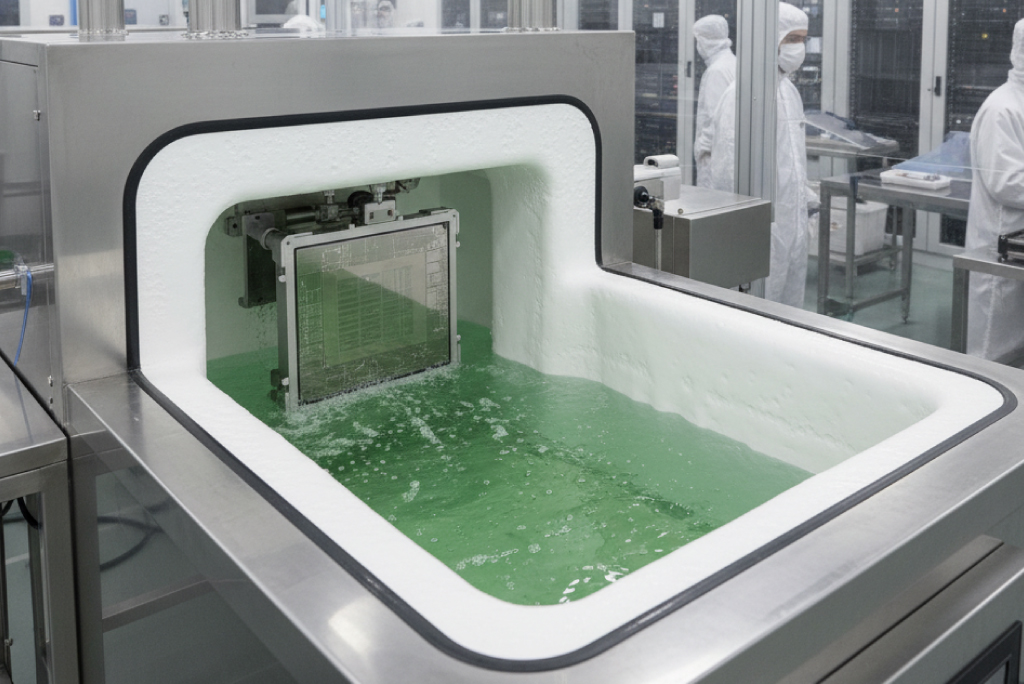

- Câmaras e Revestimentos Internos: O PTFE para câmaras de etching oferece uma superfície não reativa, prevenindo a corrosão e prolongando a vida útil do equipamento.
- Vedações e Juntas (O-rings): Componentes usinados de alta precisão em PTFE garantem selamento hermético contra vazamentos de gases e líquidos agressivos.
- Manipulação de Wafers: Peças de transporte e fixação que manipulam o wafer durante o processo precisam ser de PTFE ou outros fluoropolímeros para evitar arranhões e contaminação.
A Usinagem de PTFE: O Desafio da Tolerância Zero
A eficácia do PTFE na indústria de semicondutores depende inteiramente da precisão da usinagem. Diferente de polímeros estruturais como o PEEK, o PTFE apresenta desafios específicos devido à sua natureza “macia” e ao seu coeficiente de expansão térmica relativamente alto.
Nossa expertise em usinagem de PTFE de alta precisão em Curitiba é focada em:
- Controle de Tolerâncias: Utilizamos fresamento e torneamento CNC otimizados para manter tolerâncias apertadas e minimizar deformações durante e após o processo de usinagem.
- Acabamento Superficial: Atingimos níveis de rugosidade baixíssimos, essenciais para evitar o acúmulo de partículas e facilitar a limpeza das câmaras de reação.
- Material Específico (Grau Semicondutor): Trabalhamos exclusivamente com o grau de PTFE de alta pureza que cumpre as especificações da indústria de chips, garantindo a ausência de aditivos contaminantes.
Fornecimento Estratégico em Curitiba para a Indústria Eletrônica
A Imperplast é a sua parceira especializada em usinagem de plásticos de engenharia com foco em alta tecnologia.
Ao escolher a nossa empresa de usinagem em Curitiba, sua operação de semicondutores garante:
- Conformidade Técnica: Peças que atendem rigorosamente às especificações de pureza e tolerância exigidas para o processo de etching.
- Agilidade: Redução do tempo de inatividade através da prototipagem e fornecimento rápidos de componentes críticos.
- Consultoria em Materiais: Suporte na seleção do fluoropolímero mais adequado para cada etapa do seu cleanroom.
Seja para a usinagem de PEEK em suportes de wafers ou peças usinadas em PTFE para câmaras de gravação, a precisão da Imperplast é o que mantém a sua produção de chips no mais alto nível.
Fale com nossos engenheiros sobre sua necessidade de Usinagem de Polímeros para Cleanrooms e garanta a pureza de seus processos de Etching. É só clicar aqui.
